Учет и удаленный контроль солнечной станции
Каждая солнечная электростанция комплектуется интеллектуальной системой АСКУЭ, позволяющей отслеживать телеметрию, выработку и перетоки мощности в реальном времени.
Что проверяют инженеры
- • Сейсмическая устойчивость конструкции: 9 баллов (СНиП)
- • Проектирование в PVsyst по метеобазам NASA
- • Монтаж под контролем штатной службы ПТО и ГИПа
- • Соответствие стандартам IEC 60364-7-712
Как система учета передает данные в энергосеть
Чтобы солнечная станция могла работать вместе с общей электросетью, нужен коммерческий учет. АСКУЭ считает принятую и отданную энергию, а оборудование телемеханики передает данные сетевой компании.
Мы проектируем и собираем шкаф учета со счетчиками класса точности 0.2S или 0.5S. Данные передаются сетевой компании по мобильной или оптоволоконной связи. Протокол МЭК 60870-5-104 или МЭК 61850 выбирается по техническим условиям.
Как система не допускает отдачу лишней энергии в сеть
Zero-Export контроллер (≤100 мс)
Smart Power Sensor измеряет поток мощности и передает команду инверторам на ограничение генерации, когда отдача излишков в сеть не разрешена условиями подключения.
Постринговая I-V диагностика
Сканирование вольт-амперных характеристик на уровне каждого стринга выявляет скрытые микротрещины, затенения или запыленность за 15 минут без выезда на кровлю.
Диспетчерский пульт SCADA 24/7
Круглосуточный мониторинг генерации, температур инверторов, напряжения фаз и сетевых аварий с оповещением главного энергетика в Telegram и по SMS.
Сдача инспекторам Энергонадзора
Полная метрологическая поверка измерительных трансформаторов и счетчиков Узстандарт, пломбировка и получение акта допуска в РЭС.

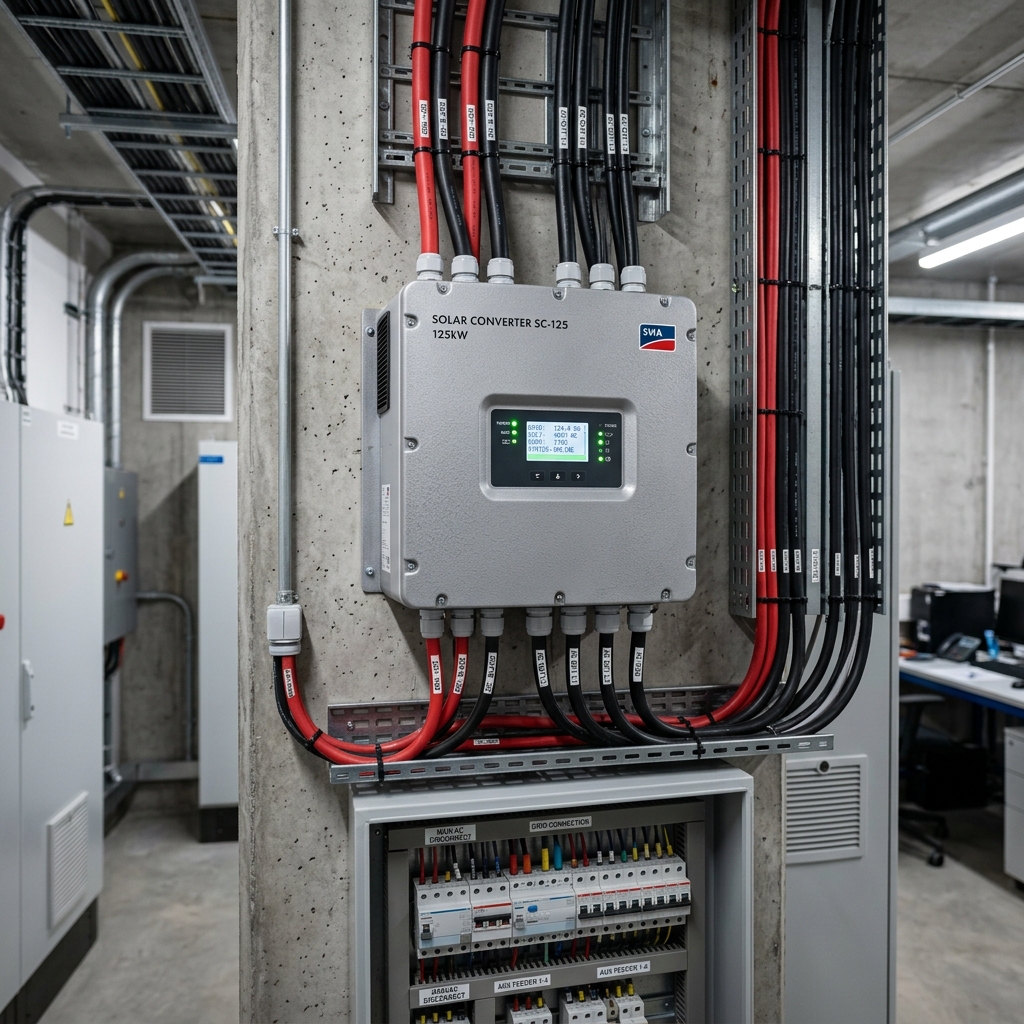

Что входит в шкаф учета и телемеханики
1. Силовая часть учета: измерительные трансформаторы тока (ТТ) и напряжения (ТН) класса точности 0.2S / 0.5S.
2. Контроллеры и модемы: промышленный контроллер Huawei SmartLogger3000A / УСПД с GSM-модемом на 2 SIM-карты (Ucell / Beeline / Uztelecom).
3. Бесперебойное питание: встроенный ИБП с аккумулятором для передачи аварийных сигналов в РЭС при полном обесточивании подстанции.
Параметры учета
Частые вопросы
Что будет, если завод потребит меньше, чем генерирует СЭС?
Система Zero-Export за доли секунды снизит генерацию инверторов точно до уровня текущей нагрузки, исключая несанкционированный сброс в сеть.
Можно ли видеть генерацию с телефона?
Да, главному энергетику и руководству предоставляется доступ к мобильному приложению и веб-порталу SCADA с графиками в реальном времени.
